产品简介

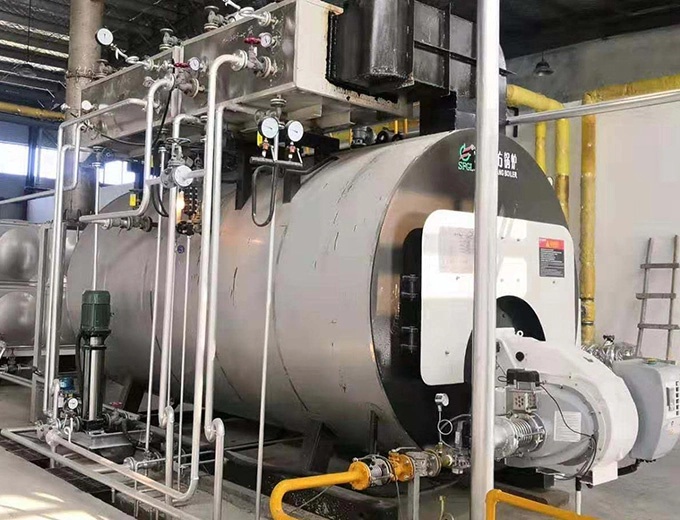

WNS系列卧式内燃锅炉是锅壳式三回程湿背燃油/燃气锅炉。锅炉运行自动化,燃料经燃烧器雾化后,形成的火炬充满在全波形炉胆内,并通过炉胆壁传递辐射热,此为第一回程。燃烧产生的高温烟气在回燃室内汇聚,转向进入第二回程,即螺纹烟管管束区,经对流换热后,烟气温度逐渐降低后至前烟箱,并在此转向进入第三回程,即光管管束区,随后经后烟箱流入烟囱,最后排入大气。 该系列产品具有安全可靠、高效率、节能环保、维护方便、经久耐用、全自动智能控制等特点。
技术优势
独特的结构设计
采用独特的中心回燃两回程设计,燃烧室中心低位布置,换热烟管左右对称分布的设计思想,换热负荷均匀稳定,有利于工质侧汽水循环,提高锅炉安全性。
波形炉胆和强化传热元件螺纹烟管的合理应用,不仅强化高温烟气的紊流传热而且有效吸收炉体的热胀冷缩。
锅炉采用大炉胆的设计思想,燃烧完全,不易积碳,具有效率高出力足,氮氧化物排放低的特点。
节能器、冷凝器布置于锅炉顶部,结构紧凑,无占地面积。
节能器、冷凝器采用螺旋翅片管式强化传热,逆流布置,传热性能好。
冷凝器采用特殊ND钢材质,耐冷凝水腐蚀性好,大大提高了使用寿命。
合理的烟道结构、烟箱疏水结构,冷凝水易于排放收集处理。
节能与环保
锅炉采用大炉膛设计思想,降低炉膛容积热负荷,配合专业燃烧器,NOx排放低至<30mg/Nm³。
天然气的成分中99%为甲烷(CH4),含有大量的氢(H),燃烧后的烟气中含有大量的水蒸气,经理论计算,烟气中的水蒸汽所占份额为18%左右,若将水蒸汽冷凝成水,回收其中的汽化潜热,回收热量约5%,锅炉效率可提高至>100%。
型号参数
锅炉型号 |
额定蒸发量 (t/h) |
额定工作压力 (Mpa) |
额定蒸汽温度 (℃) |
最大运输重量 (t) |
最大运输尺寸(m) |
WNS1-0.7-Y(Q) |
1 |
0.7 |
170 |
4 |
3.3×1.8×2.1 |
WNS1-1.0-Y(Q) |
1 |
1.0 |
184 |
4 |
3.3×1.8×2.1 |
WNS1.5-1.0-Y(Q) |
1.5 |
1.0 |
184 |
4.5 |
3.0×1.8×2.0 |
WNS1.5-1.25-Y(Q) |
1.5 |
1.25 |
194 |
4.5 |
3.0×1.8×2.0 |
WNS2-1.0-Y(Q) |
2 |
1.0 |
184 |
8.5 |
4.4×2.1×2.5 |
WNS2-1.25-Y(Q) |
2 |
1.25 |
194 |
8.5 |
4.4×2.1×2.5 |
WNS3-1.0-Y(Q) |
3 |
1.0 |
184 |
8.9 |
4.6×2.3×2.6 |
WNS3-1.25-Y(Q) |
3 |
1.25 |
194 |
8.9 |
4.6×2.3×2.6 |
WNS4-1.25-Y(Q) |
4 |
1.25 |
194 |
13.3 |
4.7×2.5×2.9 |
WNS4-1.6-Y(Q) |
4 |
1.6 |
204 |
13.3 |
4.7×2.5×2.9 |
WNS5-1.25-Y(Q) |
5 |
1.25 |
194 |
14.3 |
5.3×2.7×3.3 |
WNS5-1.6-Y(Q) |
5 |
1.6 |
204 |
14.3 |
5.3×2.7×3.3 |
WNS6-1.25-Y(Q) |
6 |
1.25 |
194 |
19.5 |
5.9×2.6×3.0 |
WNS6-1.6-Y(Q) |
6 |
1.6 |
204 |
19.5 |
5.9×2.6×3.0 |
WNS8-1.25-Y(Q) |
8 |
1.25 |
194 |
22.6 |
5.9×2.8×3.1 |
WNS8-1.6-Y(Q) |
8 |
1.6 |
204 |
22.6 |
5.9×2.8×3.1 |
WNS10-1.25-Y(Q) |
10 |
1.25 |
194 |
25.8 |
7.7×2.8×3.1 |
WNS10-1.6-Y(Q) |
10 |
1.6 |
204 |
25.8 |
7.7×2.8×3.1 |
WNS15-1.25-Y(Q) |
15 |
1.25 |
194 |
34.7 |
7.0×3.1×3.6 |
WNS15-1.6-Y(Q) |
15 |
1.6 |
204 |
34.7 |
7.0×3.1×3.6 |
WNS20-1.25-Y(Q) |
20 |
1.25 |
194 |
46 |
8.3×3.4×4.0 |
WNS20-1.6-Y(Q) |
20 |
1.6 |
204 |
46 |
8.3×3.4×4.0 |
